Şu anda akış pilleri alanında iletken bağlamanın kullanıldığı iki senaryo vardır:
Sahne 1:
Şu anda, bir akış pilinin bipolar plakası üzerindeki akış kanalı yapısı, kalıpla kesme, tel kesme veya diğer kalıplama yöntemleriyle yapılan bir akış kanalı plakasının bipolar plaka üzerine yerleştirilmesiyle oluşturulmaktadır. Daha sonraki aşamada yapısal sabitleme veya yapışkan kaplama yoluyla bipolar plakaya sıkıca bağlanır. Bu yöntemin birkaç sorunu var:
1. Güvenli olmayan akış kanalı plakası, yakıt hücresi yığınının hareketi ve elektrolitin uzun süreli erozyonu gibi çeşitli faktörlere bağlı olarak yer değiştirebilir;
2. Dağıtma veya kaplama için kullanılan tutkal, yüzeyin kuruması ve sertleşmesi için belirli bir basınç ve süre gerektirir, dolayısıyla işlem uzun sürer ve presleme gerekir. Operasyon hantaldır ve uzun bir üretim döngüsüne yol açar;
3. Dağıtım ve kaplama için kullanılan tutkal genellikle uzun vadeli asit bazlı ve elektrokimyasal korozyona dayanıklı değildir;
4. İletken yapıştırıcının nispeten yüksek iç direnci nedeniyle, yerel dağıtım veya kaplama seçilir. Yapıştırıcı uygulanmayan konumlarda yükseklik farklılıkları olacağından, bipolar plaka üzerindeki akış kanalı plakasının bipolar plakaya sıkı bir şekilde oturmasını engelleyerek yüksek temas direnci elde edilmesini sağlar;
5. Dağıtım ve kaplama için kullanılan yapıştırıcı yalıtkandır. Elbette iletken yapıştırıcılar, içine iletken maddeler eklenerek de yapılabilir. Ancak asit-baz ve elektrokimyasal korozyona karşı direnç sağlamak için iletken maddelerdeki iletken malzemeler çoğunlukla yüksek yüzey alanlı nano ölçekli karbon malzemelerdir ve bunların katı içeriği doğası gereği düşüktür. Bu nedenle iletken tutkalın iletkenliği de nispeten düşüktür. İletken malzemelerin oranı arttırılırsa reçine içeriği nispeten azalacak ve yapışma azalacaktır. Bu nedenle iletken tutkalın iletkenliği nispeten zayıftır.
Sahne 2:
Çinko-brom akışlı piller için elektrot malzemeleri öncelikle gözenekli karbon, grafit elektrot kumaşı veya grafit elektrot keçesi gibi çeşitli karbon malzeme elektrotlarından oluşur. Tipik olarak işlem, iletken bir plastik bipolar plakanın yüzeyinin eritilmesi için sıcak preslenmesini ve ardından karbon malzeme elektrotunun üzerine yapıştırılmasını içerir. Bu işlemin avantajı yapışmanın güçlü olmasıdır. Ancak bazı sorunlar da var ve asıl sorun şu:
1. Yüksek sıcaklıkta sıcak presleme, elektrot malzemelerinin mekanik yapısına zarar verebilir;
2. Yüksek sıcaklıklar altında, iletken plastik bipolar plakalar, karbon malzeme elektrotlarına yapıştığında, karbon malzeme elektrotlarının aktif fonksiyonel gruplarına zarar vererek performansı etkileyebilecek belirli bir malzeme buharlaşmasına maruz kalacaktır.
Yukarıda belirtilen sorunlara yanıt olarak firmamızın hazırladığı iletken sıcakta eriyen yapışkan film aşağıdaki özelliklere sahiptir:
1. Malzeme esas olarak elektrokimyasal korozyonun yanı sıra asit ve alkali korozyonuna karşı mükemmel direnç sergileyen termoplastik reçineden oluşur;
2. Daha düşük bir sıcakta eriyen sıcaklığa ve daha kısa sıcakta eriyen bağlama süresine sahiptir, bu da onu seri üretim için çok uygun kılar;
3. Mükemmel yapışma mukavemeti, tüm yüzeyde tam kaplamalı yapıştırmaya izin verir, ölü bölge bırakmaz ve genel yapışmayı sağlar;
4. Mükemmel iletkenlik ile iletkenlik ≥15S/cm'dir; bu, çoğu iletken plastik bipolar plakanınkinden daha yüksektir ve temas direncini azaltmada iyi bir etkiye sahiptir.

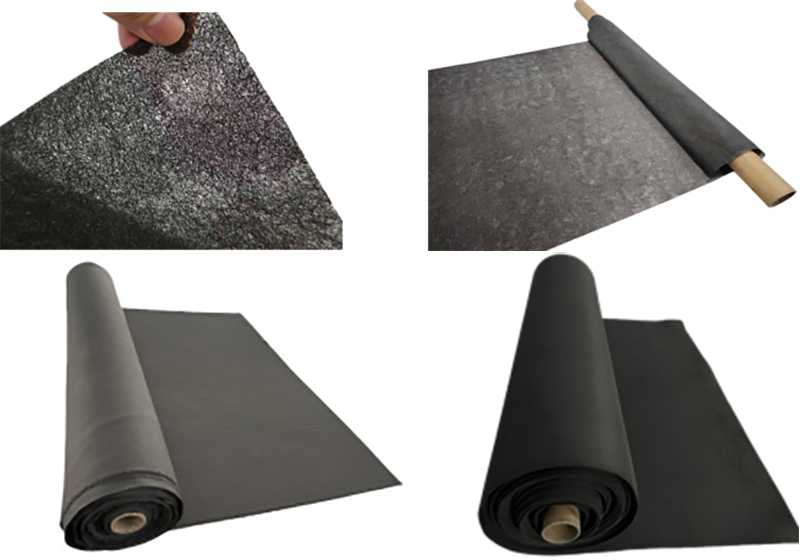

Ürün rulo halinde paketlenmiştir, kesilmesi kolaydır. Solvent içermez, buharlaşmaz, kokusuzdur ve çevre kirliliğine neden olmaz.
İletken yapışkan film
| Karbon içeriği | Direnç değeri (Kare direnç) | Spesifik iletkenlik | Kalınlık | Sıcak erime sıcaklığı | Sıcak presleme süresi |
| ≥30% | ≤100Ω | ≥15S/cm | 0,05-0,2 mm | ≥70°C | ≥30s |
Özel not:
1. Bu iletken yapışkan film, tamamı vanadyum, demir-krom, çinko-brom vb. gibi çeşitli elektrolit sistemlerinin neden olduğu korozyona karşı dayanıklıdır ve aynı zamanda elektrokimyasal korozyona da dayanıklıdır;
2. Tüm vanadyum, demir-krom ve diğer sistemlerde, iki kutuplu plakaları ve akış alanı plakalarını, akış kanallı iki kutuplu plakalar yapmak için sıkıca bağlayabilir;
3. Çinko-brom akışlı pillerde, entegre elektrotlar oluşturmak için bipolar plakaları ve elektrotları (elektrot kumaşı ve elektrot keçesi) birbirine bağlayabilir.
