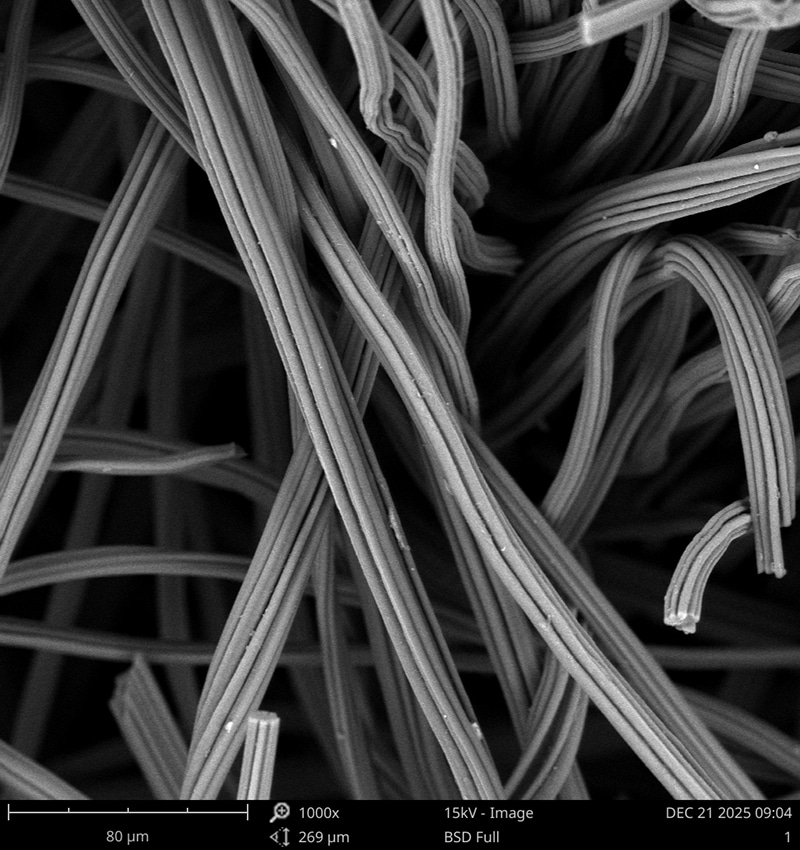

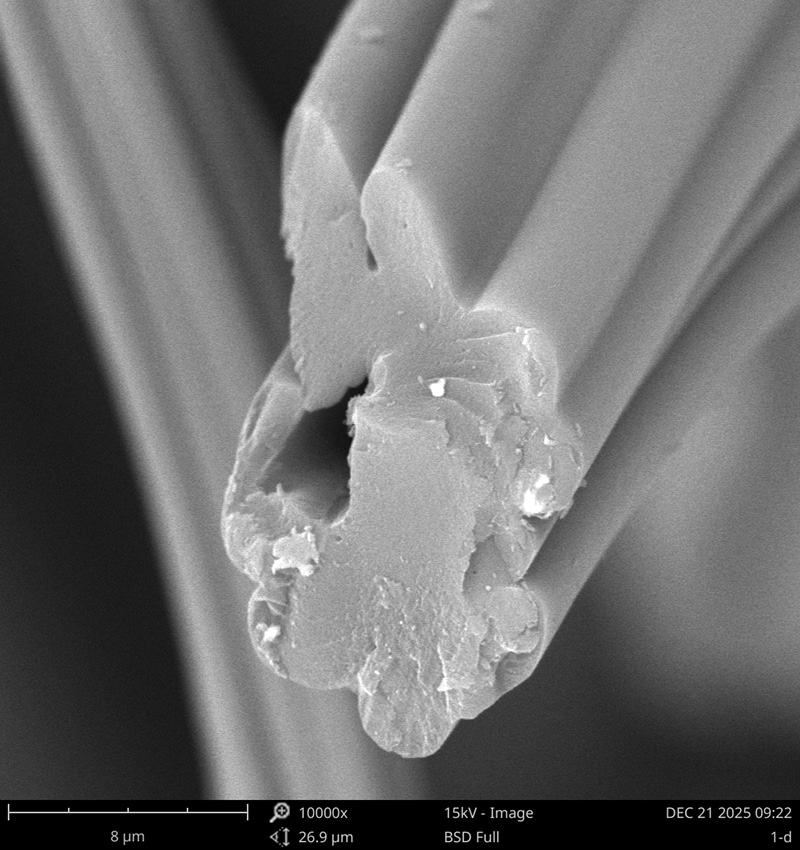

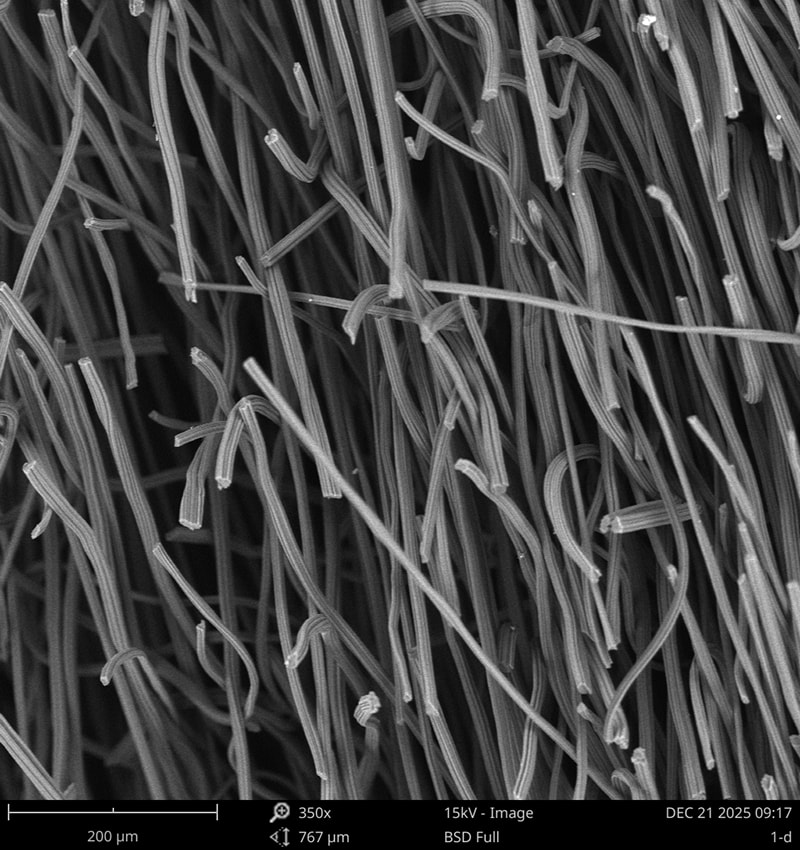

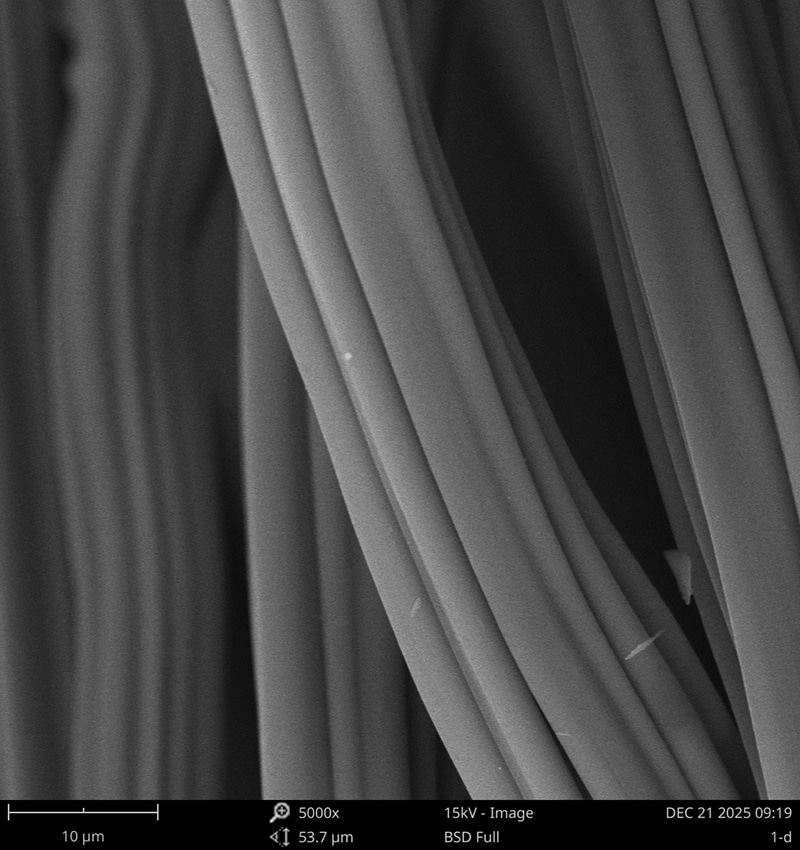

Yarı iletken kristal çekme fırınının termal alanı, kristal çekme kalitesini etkileyen önemli faktörlerden biridir. Firmamız elyaf yapısından yola çıkarak içi boş yapıya sahip karbon elyafları hazırlıyor ve tekrarlanan veri testlerine dayanarak belirli çaplardaki karbon elyaflarını seçiyor. Aynı zamanda grafitizasyon katalitik malzemelerini de yüklüyoruz. Aynı sıcaklıkta grafitleşme altında grafitleşme derecesi daha yüksektir. Ayrıca, daha düzgün bir düz iğneleme işlemi seçiyoruz ve keçe yoğunluğunun ve kalınlığının tekdüzeliği ve tutarlılığı daha yüksek. Bu nedenle, bu teknik işlemle üretilen grafit keçe, mükemmel ısı yalıtımı ve ısı koruma performansının yanı sıra mükemmel oksidasyon direncine sahiptir. Toplu iş tutarlılığı yüksektir. Veri karşılaştırmasına göre mevcut ısı yalıtım performansı uluslararası lider seviyeye ulaştı.
| İsim | Birim | Grafit yumuşak keçe | Açıklamalar | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Kalınlık | mm | 5/10 | 5/10 | Diğer özellikler | |
| Yoğunluk | g/cm³ | 0.08-0.11 | 0.07-0.09 | ||
| Genişlik | m | 1.3-1.6 | 1.3-1.6 | ||
| Kırılma gücü | Mpa | ≥0,3 | ≥0,2 | ||
| Karbon içeriği | % | ≥99,80 | ≥99,80 | ||

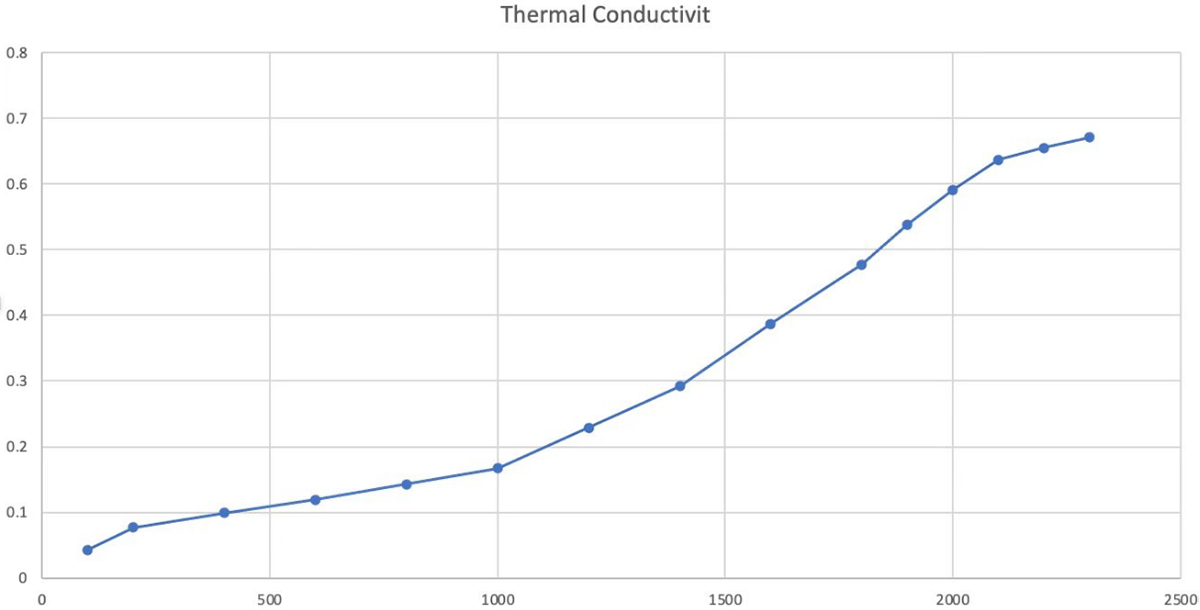

| Isı iletkenliği | W/m·k | 1000°C | ≤0,17 | ≤0,23 | |
| 1500°C | ≤0,35 | ≤0,38 | |||
| Isıl işlem sıcaklığı | ℃ | ≥1800 | ≥1800 | ||
| Elyaf dökülme oranı | % | ≤0,3 | ≤0,3 | ||
| Spesifik | m²/g | 3-7 | 3-7 | ||
| Kül içeriği | ppm | ≤300 | ≤300 | ||
| Ürün | Termal iletkenlik (1000°C) (W/m·k) | Yoğunluk (g/cm³) | Hava Ablativitesi (600°C,1 saat) (%) |
| Naco VLG-10 yumuşak keçe | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 yumuşak keçe | 0.23 | 0.08 | 9.95 |
| Alman SGL yumuşak keçe | 0.25 | 0.1 | 10.12 |
| Fransız Melson yumuşak keçe | 0.25 | 0.08 | 6.32 |
| Amerikan Morgan yumuşak keçe | 0.23 | 0.1 | 10.22 |
Müşteri tarafı tarafından ölçülen gerçek veriler
 |  |
 |  |
