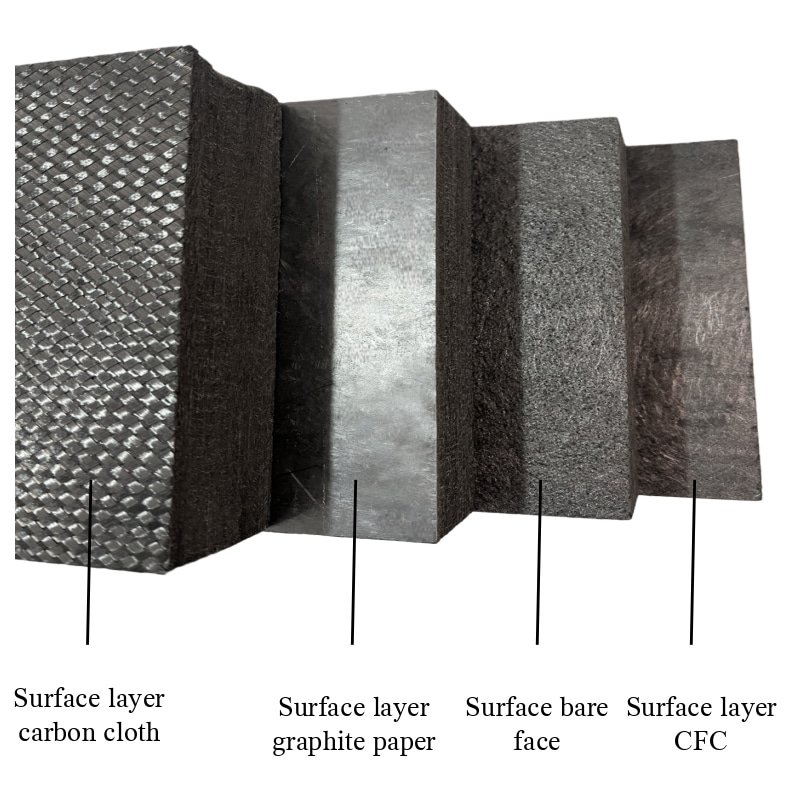

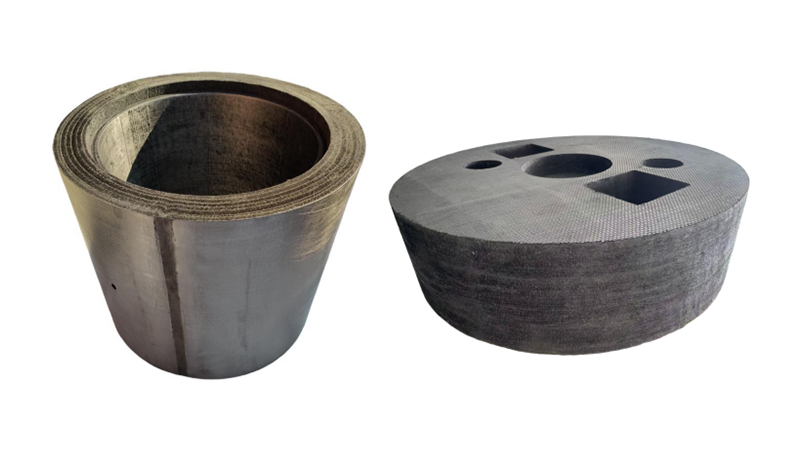

Bu ürün, önce yüksek mukavemetli karbon fiberin bir ağ kumaşa dokunması, ardından bir ön kalıp oluşturmak için iğneyle delinmesiyle veya ağ kumaşın katmanlar halinde sarılıp bir ön kalıp oluşturmak için iğneyle delinmesiyle yapılır. Alternatif olarak, temel malzeme olarak yumuşak bir keçe kullanılarak yapılabilir, daha sonra tabakalaşmaya tabi tutulabilir, ardından reçine infiltrasyonu yapılabilir ve son olarak reçineyi katılaştırmak için yüksek sıcaklıklarda kürlenebilir. Bundan sonra sert bir ısı yalıtımı ve ısı koruma bileşeni oluşturmak için ≥1800 ° C sıcaklıkta grafitleştirilir. Güçlü bir sertliğe, kendi kendini destekleme özelliklerine, düşük özgül ağırlığa, kısa elyaf dökülmesine, düşük ısı iletkenliğine ve ≤3200 ° C'lik bir servis sıcaklığına sahiptir. Yüksek basınçlı gazlı söndürme fırınları, basınçlı sinterleme fırınları, silisyum karbür yeniden kristalleştirme fırınları, tek kristal silisyum çekme fırınları ve polikristalin silisyum külçe fırınları gibi çeşitli fırın tipleri için uygundur. Plaka, disk ve tüp gibi çeşitli şekillerde sunulabilir, uzun ömürlüdür ve kolay takılıp çıkarılabilir.
Firmamız grafit keçe ürünlerini müşterilerin farklı teknik gösterge gereksinimlerine ve çizim gereksinimlerine göre özelleştirebilmektedir.
| İsim | Birim | Kürlenmiş keçe | |
| Kalınlık | mm | 20-300 | |
| Yoğunluk | g/cm³ | ≤0,18 | |
| Genişlik/Çap | mm | ≤1800 | |
| Uzunluk/Yükseklik | mm | ≤2400 | |
| Uzatma gücü | Mpa | ≥1 | |
| Basınç dayanımı | Mpa | ≥2 | |
| Isı iletkenliği | W/m·k | 1000°C | ≤0,25 |
| 1500°C | ≤0,30 | ||
| Karbon içeriği | % | ≥99,80 | |
| Isıl işlem sıcaklığı | ℃ | ≥1800 | |
| Kül içeriği | ppm | ≤300 | |
